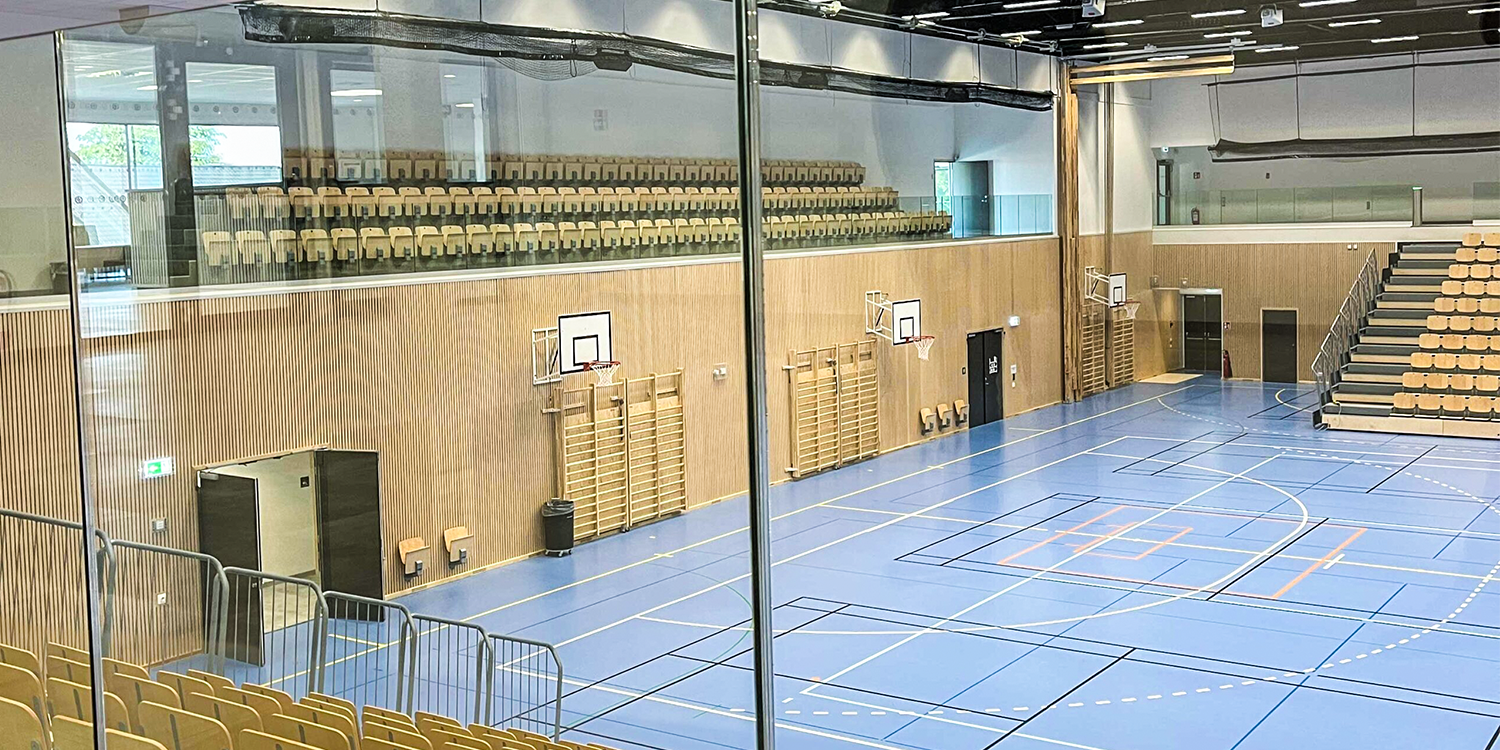

Hvor tæt på kanten et gelænder kan placeres, afhænger både af faldsikringens funktion og konstruktionens forudsætninger. Gelænderet skal sidde så tæt på yderkanten, at der ikke opstår en anvendelig afsats uden for faldsikringen, men samtidig tilstrækkeligt langt fra kanten, så fastgørelsen og det bærende underlag kan modstå belastningen.
Den mindst mulige afstanden bestemmes af konstruktionen, monteringsmåden og kravene til kantafstand for den valgte fastgørelse. Kontroller derfor både gelænderets placering og de tekniske forudsætninger for fastgørelsen på det pågældende sted.
I denne vejledning gennemgår vi, hvordan faldsikring, underlag, betonforankring, ovenpåmontering og sidemontering har indflydelse på, hvor gelænderet kan placeres.
Hvilke to faktorer afgør, hvor tæt på kanten et gelænder må sidde?
Placeringen afhænger af to ting på samme tid: gelænderet skal sidde tæt nok på yderkanten til ikke at danne et anvendeligt afsats uden for faldsikringen, men ikke så tæt, at fastgørelsen eller det bærende underlag svækkes.
Der kan laves en afsats uden for gelænderet
Hvis gelænderet står langt inde fra yderkanten, opstår der et område uden for beskyttelsen. Hvis man træder ud på dette område, befinder man sig uden for sin egen faldsikring.
Gelænderet bør derfor placeres så tæt på kanten, at overfladen udenfor ikke bliver et anvendeligt afsats.
Fastgørelsen kan svække kanten
Et anker tæt på en betonkant kan påvirke materialet, når gelænderet udsættes for sideværts belastning. På en trædæk er det heller ikke tilstrækkeligt at fastgøre stolpen i den yderste del af en gelænderplade.
Den mindste kantafstand for fastgørelsen og det bærende underlag skal derfor kontrolleres, inden placeringen fastlægges.
Den rigtige placering ligger altså mellem de to yderpunkter: så tæt på kanten, som faldsikringen kræver, men ikke tættere, end fastgørelsen og konstruktionen tillader.
Hvilke mål under gelænderet skal kontrolleres?
Kravene til frie åbninger under gelændere kan variere mellem forskellige markeder og miljøtyper. Der, hvor der opholder sig mindre børn, kan der gælde særlige krav. Kontroller derfor altid, hvilket frit mål der er tilladt for det pågældende sted.
Fra gelænderets underkant
- Til altangulvet under et altangelænder.
- Til trappetrinnets forkant under et trappegelænder.
Frit mål i højdeled
Kontroller, hvilket frit mellemrum der er mellem trappegelænderets underkant og trappetrinnet eller gulvet på det pågældende sted.
Måleren bevæger sig nedad mod gulvet – ikke indad fra kanten
Kravene til den frie plads under gelænderet vedrører afstanden i højderetningen. De angiver altså ikke, hvor langt gelænderet eller stolpen skal placeres fra yderkanten. Afstanden til kanten for fastgørelsen skal vurderes separat.
Hvordan påvirker underlaget, hvor tæt på kanten gelænderet kan placeres?
Underlaget afgør, hvor fastgørelsen kan påtage sig belastningen, og hvilken afstand til kanten der er mulig. Et gelænder skal derfor forankres i den bærende del af konstruktionen – ikke blot i det overfladelag, der tilfældigvis ligger tættest på stolpen.
| Underlag | Det der afgør det | Almindelig fejl |
|---|---|---|
| Trædæk | Bærende spær eller kantbjælke | Fastgørelse kun i rækværket |
| Betonplade | Afstanden mellem fastgørelsen og kanten samt betons forudsætninger | Ankeret monteres for tæt på kanten |
| Altanplade | Pladens tykkelse, armering og valg fastgørelse | Boring uden kontrol af armering og konstruktion |
| Muret kant | Murværkets og mørtlens bæreevne | Fastgørelse direkte i en svag fuge |
| Tagkrone | Rammens bæreevne og løsningen for tætningslaget | Gennemføring uden projekteret tætning |
Hvad bestemmer den mindste kantafstand for en fastgørelse i beton?
Den mindste kantafstand afhænger af den valgte fastgørelsen og betons egenskaber, ikke af en generel tommelfingerregel. Mekaniske og kemiske forankringer overfører belastningen på forskellige måder og kan derfor stille forskellige krav til afstanden til kanten.
Mekanisk fastgørelse
Ekspansionsbolt
En ekspanderende fastgørelse overfører kraft til borehullets vægge. Hvis ankeret monteres for tæt på kanten, kan belastningen øge risikoen for skader på betonen.
Derfor skal den mindste kantafstand for netop den valgte fastgørelsen kontrolleres inden boring.
Limmet fastgørelse
Kemisk anker
Et kemisk anker forankres med masse i borehullet og skaber ikke den samme type ekspansionskraft som en mekanisk ekspansionsforankring.
Visse kemiske forankringssystemer kan derfor tillade en kortere afstand til kanten, men også her er det dokumentationen for den valgte fastgørelse, der er afgørende.
Fastgørelsestypen kan altså have indflydelse på, hvor tæt på betonkanten stolpen kan placeres. Det er derfor ikke muligt at angive et fælles kantmål for alle forankringer.
Hvordan beregnes reolens systemmål, når du bestiller?
Ved et gelændersystem, der bestilles efter mål, angiver du underlagets faktiske yderkantmål. Ud fra disse mål beregnes gelænderets systemmål under hensyntagen til stolper og de margener, der hører til det valgte gelændersystemet.
Afstanden mellem fastgørelsen og kanten skal stadig kontrolleres separat i forhold til underlaget, monteringsmetoden og den valgte fastgørelses tekniske dokumentation.
Dit underlag
Angiv yderkantmålene
Mål fra hjørne til hjørne eller kant til kant på den flade, hvor gelænderet skal monteres. Angiv hele underlagets mål uden egne fradrag.
Systemberegning
Gelænderets mål beregnes
Ud fra yderkantsmålene udregnes fradrag for stolper og gelændersystemets egne marginaler.
Før montering
Målskabelonen viser placeringen
Skabelonen, der følger med ordren, viser gelænderets og stolpernes placering i forhold til de angivne yderkantmål.
Hvilke muligheder er der for at montere et gelænder tæt på kanten?
Monteringsmåden har indflydelse på både, hvor tæt på yderkanten gelænderet kan placeres, og hvilken del af konstruktionen der skal bære belastningen. Ovenpåmontering og sidemontering placerer stolpen på forskellige måder, mens gennemgående fastgørelse og fastgørelse i en bærende kant kan være aktuelle afhængigt af konstruktionen.
- Ovenpåmontering
- Stolpen monteres oven på dækket, pladen eller en anden bærende overflade. Placeringen kræver plads inden for yderkanten, både til stolpens fod og til den fastgørelse , der anvendes.
- Sidemontering
- Stolpen monteres på ydersiden af en bærende kantbjælke eller en flad kant. Det kan frigøre gulvplads og gøre det lettere at placere gelænderet tæt på yderkanten.
- Gennemgående bolt
- Bolten går gennem den bærende konstruktionsdel og fastgøres med en skive og en møtrik på den modsatte side. Løsningen forudsætter, at konstruktionen er egnet til gennemgående fastgørelse , og at der er adgang til bagsiden.
- Fastgørelse i rammen
- I visse konstruktioner kan gelænderet fastgøres i en optrukket kant i stedet for gennem den vandrette overflade. Kanten skal i så fald være bærende og udformet til at modstå gelænderets belastning.
Hvordan sikrer man den korrekte afstand til kanten inden montering?
Kontroller både den bærende konstruktion, kravene til fastgørelsen og gelænderets placering, inden du begynder at bore eller skrue. På den måde kan du se, om monteringsmetoden skal ændres, inden gelænderet monteres.
Kontrol før montering
Gennemgå disse punkter, inden du fastlægger stolpernes placering
-
Identificer den bærende konstruktion
Find ud af, hvad der rent faktisk skal bære gelænderet. I en » trædæk « kan det være en bjælke eller en kantbjælke, mens en betonkonstruktion skal vurderes ud fra pladens eller kantens forhold.
-
Bestem, hvordan gelænderet skal monteres
Kontroller, om ovenpåmontering, sidemontering eller en anden monteringsløsning passer bedst til konstruktionen. Monteringsmetoden har indflydelse på, hvor meget plads der er behov for ved kanten.
-
Kontroller fastgørelsens mindste kantafstand
Läs den tekniska dokumentationen för ankaret, skruven eller infästningssystemet. Utgå från det angivna kantavståndet för den aktuella konstruktionen och belastningen.
-
Vurder området uden for gelænderet
Kontroller, at placeringen ikke skaber en anvendelig afsats på ydersiden af faldsikringen. Gelænderlinjen skal fungere i samspil med den faktiske yderkant.
-
Kontroller det frie mellemrum under gelænderet
Der, hvor man kan forvente, at yngre børn opholder sig, skal de gældende krav til åbninger tages i betragtning. Kontroller derfor afstanden mellem gelænderets underkant og gulvet, trappetrinnet eller trappefladen i den pågældende situation.
-
Kontroller armeringen, inden du borer i beton
Placeringen af borehullerne skal tilpasses konstruktionen. Man skal ikke gå ud fra, at man kan bore frit, blot fordi stolpefoden passer på overfladen.
-
Kontroller placeringen, inden du fortsætter monteringen
Kontroller den første stolpes placering i forhold til yderkanten, den bærende konstruktion og gelænderets mål, inden den samme placering overføres til de øvrige stolper.
Kort resumé
Der findes ikke ét enkelt kantmål, der passer til alle gelændere. Den rigtige placering er den, der både sikrer en effektiv faldsikring og en fastgørelse , der opfylder kravene til det bærende underlag.
Næste trin
Usikker på, hvordan gelænderet skal fastgøres i din kant?
Underlag, monteringsmetode og fastgørelse skal fungere sammen. Begynd med at vælge gelændertype, og kontroller derefter konstruktionens forudsætninger, inden placeringen fastlægges.
Hvad er det, man normalt undrer sig over, når det gælder kantafstand og fastgørelse af gelændere?
De mest almindelige spørgsmål handler om, hvad gelænderet rent faktisk må fastgøres til, hvordan fastgørelsen i beton vurderes, og hvad du skal kontrollere, inden du tager mål og monterer det.
Kan jeg fastgøre gelænderet direkte til træplanken, hvis skruen er lang?
Nej, ikke hvis gelænderbrættet er det eneste, der bærer belastningen. Fastgørelsen skal nå frem til en bærende del af konstruktionen, for eksempel en bjælke eller en kantbjælke, der er egnet til gelænderets belastning.
Hvordan ved jeg, hvilket kantafstand et betonanker kræver?
Kontroller den tekniske dokumentation for den fastgørelse , der skal anvendes. Kravet kan blandt andet afhænge af ankerets type, dimension, forankringsdybde, belastning og betonens egenskaber.
Hvad skal jeg gøre, hvis stolpefoden får plads, men ankeret ender for tæt på kanten?
Flyt ikke blot borehullet uden først at kontrollere hele fastgørelsen. Stolpens placering eller monteringsmåden skal muligvis ændres, så både stolpefoden og fastgørelsen får de rette forudsætninger i det bærende underlag.
Kan sidemontering give mere plads på altanen?
Ja, da stolpefoden så ikke behøver at optage plads oven på dækket. Sidemontering forudsætter samtidig, at kantbjælken eller pladekanten er egnet som bærende fastgørelsespunkt.
Skal jeg trække kantmargenen fra, når jeg måler op til bestillingen?
Nej. Angiv de faktiske yderkantmål for hele underlaget uden egne fradrag. Gelænderets systemmål beregnes derefter ud fra disse mål, mens kantafstanden for fastgørelsen kontrolleres separat.
Skal armeringen kontrolleres, før jeg borer i en betonplade?
Borehulernes placering skal tilpasses den aktuelle konstruktion. Ved fastgørelse i en armeret betonplade skal du derfor kende forholdene på det sted, hvor hullerne skal placeres, inden du begynder at bore.
